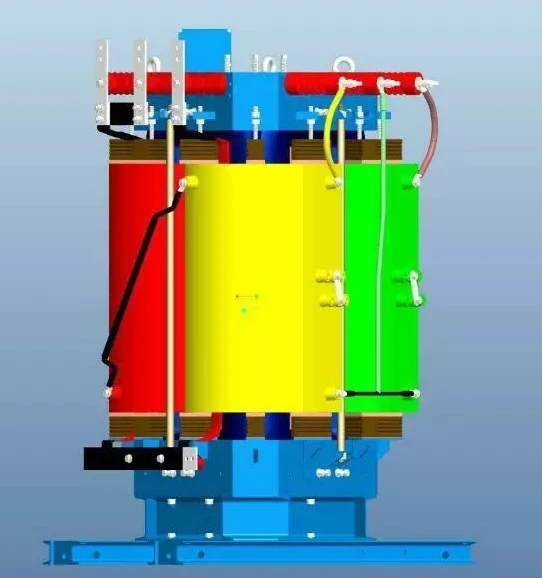

Transformatoriaus galios nuostoliai skirstomi į geležies ir vario nuostolius. Geležies nuostoliai taip pat vadinami tuščiosios eigos nuostoliais, tai yra fiksuoti nuostoliai ir geležies šerdies generuojami nuostoliai (taip pat vadinami šerdies nuostoliais, o vario nuostoliai taip pat vadinami apkrovos nuostoliais).
Transformatoriaus nuostolių skaičiavimo formulė
(1) Aktyvios galios nuostoliai: ΔP＝Po＋KT 2 Pk
(2) Reaktyviosios galios nuostoliai: ΔQ＝Qo＋KT 2 Qk
(3) Bendras galios praradimas: ΔPz＝ΔP＋KQΔQ
Qo≈Io%Sn, Qk≈Uk%Sn
Formulėje: Qo - tuščiosios eigos reaktyviosios galios nuostoliai (kvar)
Po--neapkrovos nuostoliai (kW)
Pk{0}}vardinis apkrovos nuostolis (kW)
Sn{0}}Transformatoriaus vardinė talpa (kVA)
Uk%{0}}trumpojo jungimo įtampos procentas
--Apkrovos koeficientas – apkrovos srovės ir vardinės srovės santykis.
KT--apkrovos svyravimo nuostolių koeficientas
Qk{0}}Vardinė apkrovos magnetinio nuotėkio galia (kvar)
KQ{0}}Reaktyviosios galios ekonominis ekvivalentas (kW/kvar)
Kiekvieno parametro pasirinkimo sąlygos skaičiuojant aukščiau pateiktą formulę:
(1) Paimkite KT=1.05;
(2) Kai 6kV ~ 10kV sumažinimui naudojama mažiausia sistemos apkrovatransformatoriusmiesto elektros tinkle ir pramonės įmonių elektros tinkle jo reaktyviosios galios ekvivalentas KQ=0.1kW/kvar;
(3) vidutinis transformatoriaus apkrovos koeficientas žemės ūkio transformatoriams,=20 %; pramonės įmonėms, kurios diegia trijų pamainų sistemą,=75%;
(4) Transformatoriaus darbo valandos T=8760h, didžiausios apkrovos nuostolių valandos: t=5500h;
(5) Transformatoriaus tuščiosios eigos nuostoliai Po, vardiniai apkrovos nuostoliai Pk, Io% ir Uk% nurodyti gaminio gamyklos informacijoje.
Transformatorių nuostolių charakteristikos
Po – nuostoliai be apkrovos, daugiausia geležies nuostoliai, įskaitant histerezės ir sūkurinės srovės nuostolius;
Histerezės praradimas proporcingas dažniui; proporcinga didžiausio magnetinio srauto tankio histerezės koeficiento galiai.
Sūkurinės srovės nuostoliai yra proporcingi dažnio, didžiausio magnetinio srauto tankio ir silicio plieno lakšto storio sandaugai.
Pc - apkrovos nuostoliai, daugiausia rezistoriaus nuostoliai, kai apkrovos srovė praeina per apviją, paprastai vadinama vario nuostoliais. Jo dydis kinta priklausomai nuo apkrovos srovės ir yra proporcingas apkrovos srovės kvadratui; (ir išreikšta standartine ritės temperatūros konversijos verte).
Apkrovos nuostoliams įtakos turi ir transformatoriaus temperatūra. Tuo pačiu metu nuotėkio srautas, kurį sukelia apkrovos srovė, sukels sūkurinės srovės nuostolius apvijoje ir klaidinančius nuostolius metalinėse dalyse, esančiose už apvijos.
Bendras transformatoriaus nuostolis ΔP=Po+Pc
Transformatoriaus nuostolių koeficientas=Vnt./Po
Transformatoriaus efektyvumas=Pz/(Pz+ΔP), išreikštas procentais; čia Pz yra transformatoriaus antrinės pusės išėjimo galia.
